Exercice 1 :

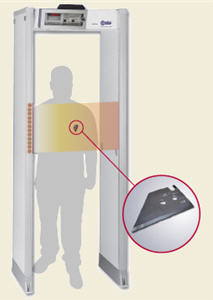

Un système de sécurité d'aéroport est constitué d'un portique qui contrôle si les passagers s'apprêtant à embarquer portent des objets métalliques.
Si tel est le cas une alarme retentit pendant 5 secondes.
Complétez le tableau  Information Capteur Actionneur :


Information : On ne porte pas d'objet métallique	Capteur : ??? L'alarme sonne L'alarme ne sonne pas Détection de métal Pas de détection de métal On porte un objet métallique	Actionneur : ??? L'alarme sonne L'alarme ne sonne pas Détection de métal Pas de détection de métal On porte un objet métallique
Information : ??? L'alarme sonne L'alarme ne sonne pas Détection de métal Pas de détection de métal On porte un objet métallique	Capteur : ??? L'alarme sonne L'alarme ne sonne pas Détection de métal Pas de détection de métal On porte un objet métallique	Actionneur : ??? L'alarme sonne L'alarme ne sonne pas Détection de métal Pas de détection de métal On porte un objet métallique

-   Pour vérifier si c'est juste, cliquez ici :

Au dos de votre feuille, imaginez et représentez l'organiqramme du portique. Vous utiliserez les mots suivants : Alarme à l'arrêt Alarme en marche 5 s. écoulées ? Détection de métal ? Début Oui Non

---

Exercice 2 : Et maintenant, imaginez et dessinez sur votre feuille l'organigramme d'une enseigne lumineuse éclairée alternativement par des lampes de 3 couleurs. L'éclairage est : vert pendant 10 secondes orange 5 secondes rouge 10 secondes. (c'est le même exercice que pour un feu tricolore !) Attention ! vous n'avez le droit d'utiliser que les mots : Début Eclairage vert Eclairage orange Eclairage Rouge 5 s. écoulées ? 10 s. écoulées ? Oui Non.

---
